Einbauanleitung für Monozelle mit braunem oder grünen Rohr. Durchmesser 160 oder 200 mm.

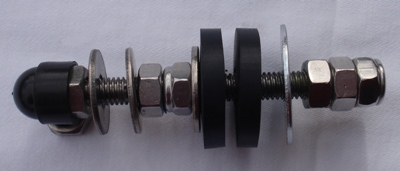

Minus Pol. Befindet sich bei diesem Generator Typ immer an der Unterseite des Behälters. Behälter stehend.
Plus Pol

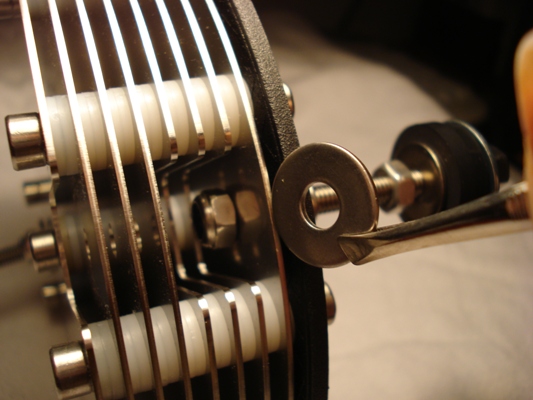

Einsetzen des minus Pols. Dabei wird die erste Scheibe linke Seite minus Pol in den Spalt zwischen Plastik Trägerplatte und erste Elektrode eingefügt.

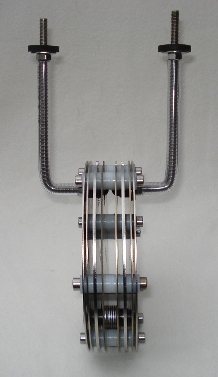

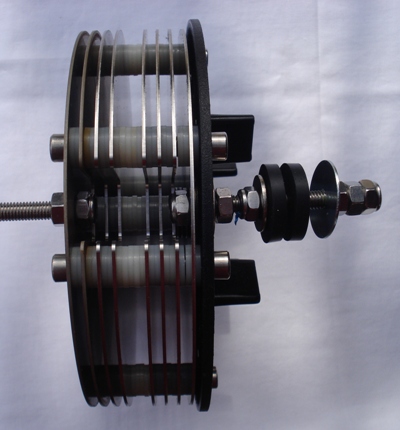

Einsetzen des Plus Pols, danach sollte die Zelle so aussehen. Nach festziehen der Muttern die beiden Plastik Schutzkappen auf die beiden Selbstsichernden Muttern aufstecken.
Jetzt werden die beiden Endkappen für den Plus und Minuspol angebohrt. Bevor Sie die Bohrung vornehmen sollten Sie entscheiden auf welcher Seite die Bohrungen für Elektrolyt Zulauf und Gasabfuhr liegen sollen.

Auch sollte berücksichtigt werden das noch ausreichend Platz für die Zuhaltungen übrig bleibt.

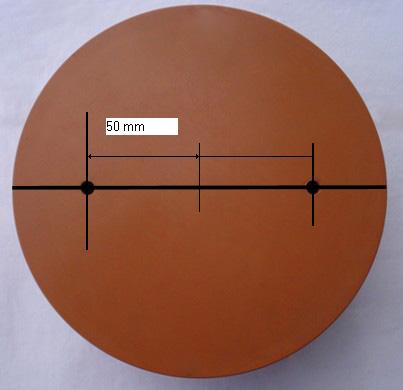

Ziehen Sie eine gerade Linie die durch die Deckelmitte geht. Messen Sie genau die Mitte des Deckels aus und dann messen Sie die Bohrung für das Elektrodenloch aus.

Der Abstand von der Mitte aus beträgt 50 mm. Achtung es ist auf beiden Deckel jeweils nur eine Bohrung vorzunehmen.

Einstellen der Zelle, anpassen an das Gehäuse.

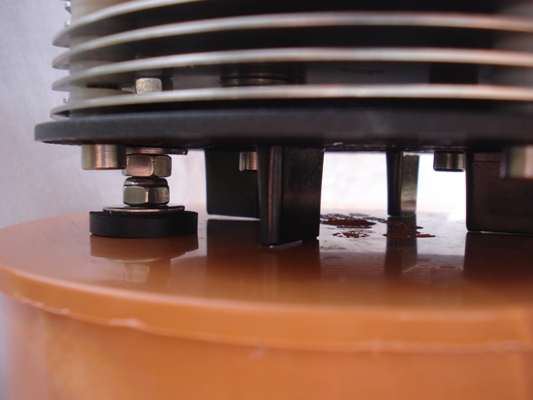

Nehmen Sie einen der bereits angebohrten Deckel und stellen die Zelle darauf wie das im Bild zu sehen ist.
Jetzt stellen sie an der Selbstsichernden Mutter die Aufliegehöhe der Zelle ein. Die Zelle sollte auf dem Deckel so aufliegen das die Vier Abstandshalter und der Minuspol möglichst plan aufliegen.

Es sollte darauf geachtet werden das beim anziehen der Pole die Dichtung auch ein wenig zusammengedrückt wird.

Jetzt bauen Sie aus der Muffe beide Dichtungen aus. Es ist darauf zu achten wie diese eingebaut sind um später wieder richtig eingebaut zu werden.

Der Ausbau der Dichtungen ist für das leichtere justieren der Zelle / Pole erforderlich.

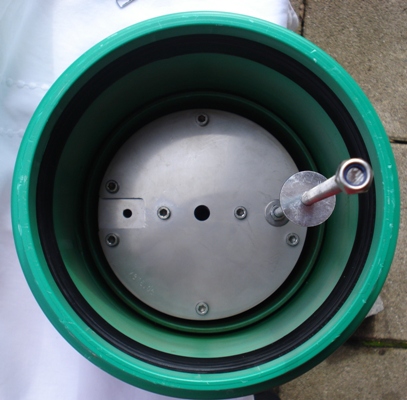

Wenn alles richtig eingestellt ist sollte die Zelle mittig im Gehäuse liegen.

Entfernen Sie nun die Mutter die Große Beilagscheibe, die kleine Beilagscheibe, danach ist nur noch eine Selbstsichernde Mutter zu sehen.

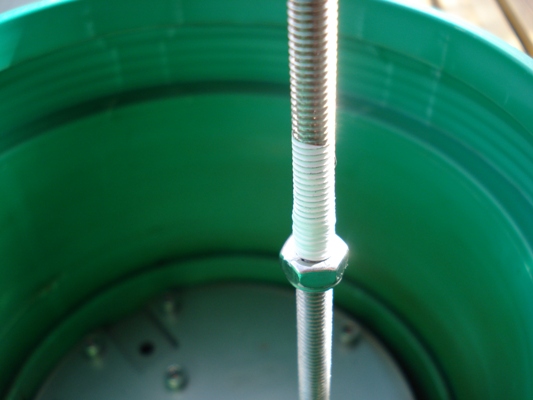

Jetzt umwickeln Sie Teflon Abdichtband cca. 2 cm auf die Gewindestange. Etwa ein Zentimeter nach der Mutter etwas dicker aufwickeln, danach eins bis zwei Umdrehungen.

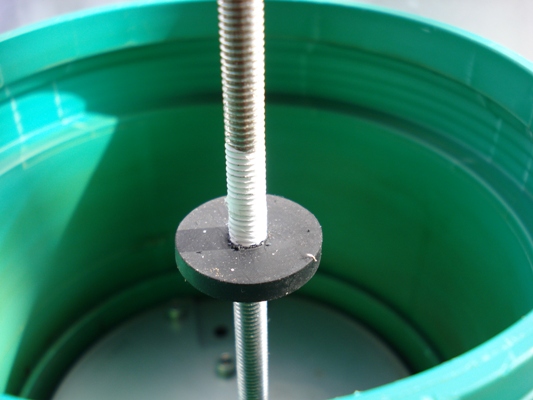

Jetzt die kleine Scheibe  18x6,4x1,5 mm aufstecken und dann eine Dichtung.

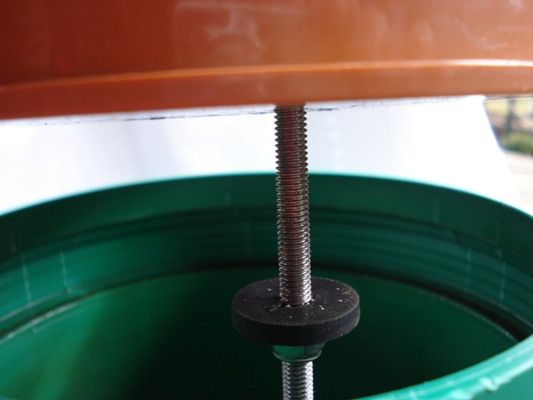

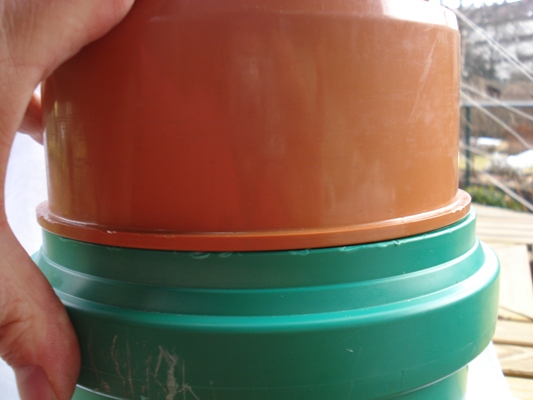

Jetzt nehmen Sie den Zweiten Deckel und legen den auch verkehrt rum auf die Dichtung. Danach stellen Sie an der Selbstsichernden Mutter die Höhe ein so wie das im Bild darunter zu sehen ist.



Es ist darauf zu achten das zwischen Deckel und Dichtung eine Leichte Vorspannung entsteht. Jetzt nehmen Sie diesen Deckel und setzen ihn richtig in die Muffe ein.

Wenn Sie nun den Generator flach auf den Tisch stellen und an den beiden Polen nach rechts und links ziehen sollte möglichst kein Spiel fühlbar sein.

Wen alles stimmt, zerlegen Sie den Generator wieder und setzten die beiden vorher ausgebauten Dichtungen
"RICHTIG" ein.

In den drei folgenden Bilder sehen Sie wie man zusätzlich die Pole abdichten muss. Wie bereits hier für den Plus Pol dargestellt, ist das vorher in gleicher Weise für den Minus Pol vorzunehmen.

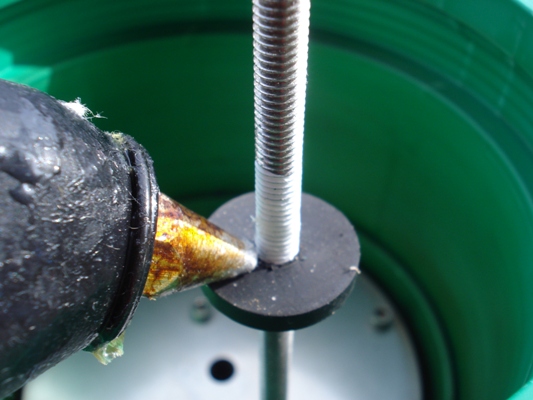

Lassen Sie Ihre Heisklebe Pistole richtig heiß werden, danach setzen Sie in die Fuge zwischen Stange und Dichtung eine cca. 2 mm dicke Klebewulst.

Jetzt  sollte alles schnell gehen, den Deckel damit der auch leicht gleitet die gesamte Deckel Gleitfläche mit Glyzerincreme oder wenn nicht zur Hand, tut es auch Butter, einfetten.

Danach Deckel aufstecken und bündig mit Gehäuse zusammendrücken.

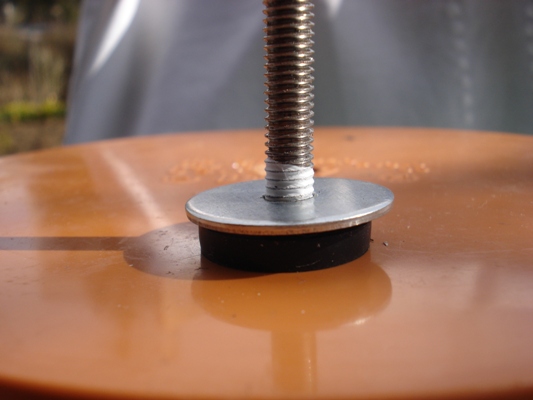

Jetzt setzen Sie auch hier eine Klebewulst in gleicher Dicke, setzen die Dichtung auf danach die große Metallscheibe und ziehen die Selbstsichernde Mutter fest. Achtung nicht überziehen.
Jetzt ist der Pluspol um ein ganzes Stück zu lag. Mitteln Sie die erforderliche Polhöhe aus und schneiden den Rest ab.

Markieren Sie den Plus und Minuspol entsprechend. ( + ) (- )
Der Minuspol des Generators ist immer am Generatorboden wenn die Zelle waagerecht eingebaut wird.

Wichtig !!!

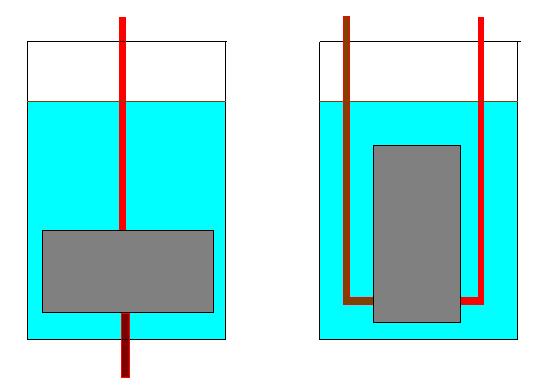

Bitte beachten Sie, sollten Sie nicht dieses Gehäuse verwenden wie oben beschreiben ist, ist zwingend darauf zu achten das die Zelle wie links zu sehen eingebaut wird. Der Minus Pol der Batterie muss immer als tiefster Punkt im Gehäuse angebraucht sein. Wenn Sie die Zelle stehend, Vertikal einbauen ist darauf zu achten das beide Pole als tiefste Stelle im Gehäuse angebracht sind, wobei der Minus und Plus Pol entsprechend untereinander isoliert werden müssen.

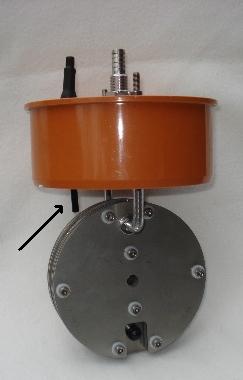

elektrolyse nasszelle Wer möchte kann die Zelle wie in den beiden Bildern links einbauen. Im Bild rechts ist die Zelle fertig in den Deckel eingebaut. Zentral im Deckel ist der Gassauslass. Das Autoventil und die Verlängerung ist für die automatische Wasserstandsnachfüllung bestimmt. Die beiden Gewindestangen sind durch eine Schlauchtülle zu isolieren, dürfen auf keinen Fall ohne Isolierung montiert werden.

Über das Rohr (mit dem Pfeil markiert) wird der Wasserstand in der Zelle eingestellt. Voraussetzung das die Nachfüllung funktioniert, der Druck muss konstant bleiben, darf sich nicht sporadisch ändern.



Anschluss für Wasser und Gas Zulauf Ablauf.

Wie in dem Foto unten zu sehen ist kann sowohl beim Generatorbau oder bau eines Bubblers als Anschlussstück ein einfaches Autoventil einer Stahlfelge

eingesetzt werden. Dafür ist der Ventileinsatz zu entfernen, die Bohrung wird auf 4 mm erweitert. In den Deckel wird ein 13,5 mm Loch gebohrt

und das Ventil eingezogen.

hho gas wasser anschluss

Schneller kann kein Gas Wasseranschluss gesetzt werden. Das 4 mm Loch reicht aus um 8 Liter Gas durch die Öffnung zu befördern.
Im Foto oben ist der Zulauf zum Generator damit ausgelegt worden, das wirkt sich wie ein Rückschlagventil aus.

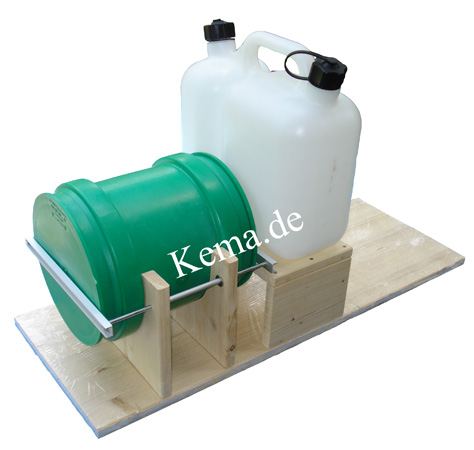

So könnte ein selbstgebautes Elektrolyse Gerät ausschauen.

Als Ausgleichbehälter und Bubbler wird ein Doppelter Benzin / Ölkanister hergenommen.

Wasserstoff Elektrolyse Gerät


Twin Generator Anlage

Bestehend aus einem Hochvolt und einem Hochstrom Generator. Dadurch ist es möglich eine Solarzelle als auch ein Windrad gleichzeitig zu betreiben.




Bauplan eines Atmosphärischen Elektrolyse Generators.

Kann nach Bedarf Druck oder Drucklos arbeiten. Besonders gut geeignet für Stationäre Anwendungen, BHKW usw.

atmosphärischer elektrolyse generator

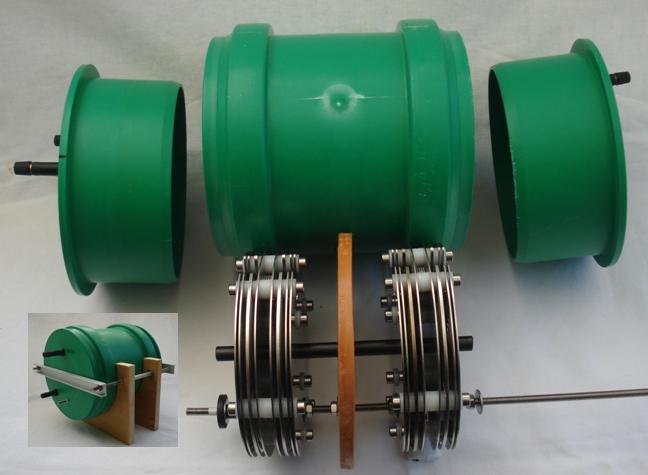

Hier der Generator wie oben doch als Druckgenerator nicht geflutet. Betriebsspannung bis 60 Volt.

Nasszellen Generator Dampfgenerator

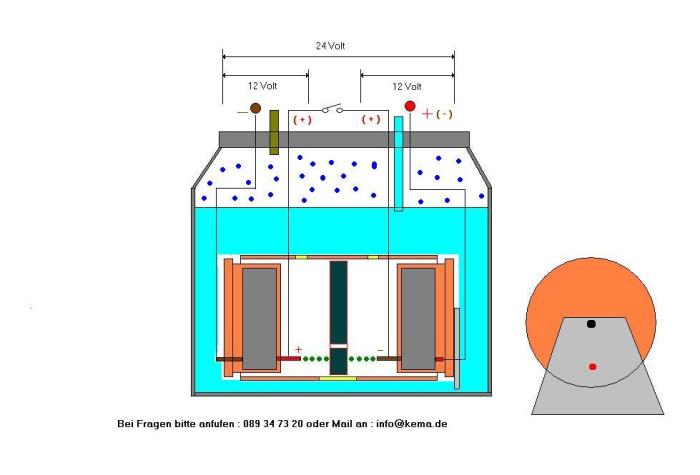

HHO Generator Zellen Schaltkombinationen.

hho generator elektrische reihenschaltung


Beispiel Reihenschaltung.

Hergestellt aus 10 Standard Zellen, einzeln eingebaut in Verschlussdeckel.

Elektrische Schaltkombinationen:

- 2 x 24 Volt in parallel Schaltung

- 1 x 48-60 Volt in Reihenschaltung

Betrieb mit Solarzellen oder mit Schweißgerät möglich.
